산업적 나비오는 측정 인프라 통신 모듈을 진보시켰습니다

나비오 통신 모듈이 에너지 계량기와 통합된 전기 인터페이스의 단독 설치를 실현합니다

• 제품 개관

1. TW-나비오는 에지 컴퓨팅을 기반으로 한 단일과 3상 고성능 전력량계를 위한 통신 모듈입니다. 전기적인 것            인터페이스는 전기 에너지 미터의 이차적 개발을 회피하기 위해 통합됩니다.

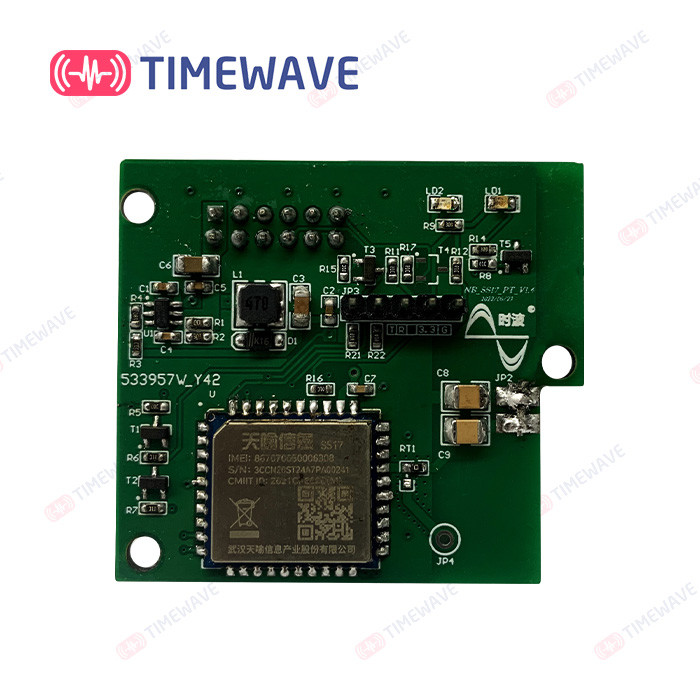

2. NB-이엇 전자식 전력량계 통신 모듈은 고성능, 저전력, 다중대역 NB-이엇 무선 통신 모듈과 저전력 32 비트 마이크로프로세서로 끼워집니다. 고성능 전기 계량기의 사용 환경이 NB-이엇 통신망의 보도 내에 포함되는 한 그것은 관리 플랫폼에 전기 계량기의 즉시 접근을 실현하고 플랫폼에 의해 발표된 읽기 / 제어 명령에 받고 응답할 수 있습니다. 동시에, 그것은 효과적으로 통신 모듈 이내에 업로드 사이클과 보고 작업과 다른 운용 변수를 제어할 수 있습니다. 자동적으로 전기 계량기의 다양한 데이터를 획득하고 정기적으로 그것을 클라우드 플랫폼으로 업로드하세요. 통신 모듈은 직접적으로 현재 전기 계량기의 PLC 모듈 또는 작은 무선 모듈을 대체할 수 있습니다. 레알아이즈 NB-이엇은 접속을 네트워킹하고, 운영자 클라우드 플랫폼과의 연결을 확립합니다.

• 주요 기능과 특징

1. 에지 컴퓨팅 역량으로, MCU에 구축됩니다 ;
2. 통신 모듈은 자동적으로 전원 연결 뒤에 현재 정비된 전자식 전력량계의 유일한 통신 주소 정보를 획득할 수 있는 능력을 갖춥니다. 그리고 그 자체의 원격 통신 어드레스로 바인딩을 실현하세요 ;
3. 로르아완 무선 원격 방식은 유연하게 할 일 목록과 같은 동작 파라미터를 구성할 수 있고 업로드 순환 주기가 자동적으로 지나서 통신 모듈이 액티브 업로드 기동을 실행하도록 요구했습니다 ;
4. 전문적 인터페이스 데이터 흐름 자동 제어 기술. 플랫폼 게이트웨이에 의해 발표된 교육 프레임에 우선권을 주세요. 완전하 실시간 양뱡향 투명 전송 ;
5. 표준 전자식 전력량계 통신 인터페이스와 주 배관망의 모듈 박스 설계는 채택될 것입니다. 그것은 가장 전자식 전력량계에 적합하고, 직접적으로 대체될 수 있습니다 (핫 플러그).
6. 구성된 매개 변수는 모듈이 아래 강화될 때 구해질 수 있습니다. 전력이 복구되는 자동 복구.
7. 독립적 전력 변환 회로와 파워 인에이블 제어 회로. 효과적으로 모듈 인터 페이스의 DC12V 전원 공급기와 네티즌의 입출력 제어 생산을 사용하세요.

• 상술과 주요 기술적인 매개 변수

1. 주파수 대역 정보 : B5@H-FDD 850MHz ;
2. 출력 전원 : 23dBm ± 2dB ;
3. 수신 감도 : - 129dBm ± 1dB ;
4. 안테나 인터페이스 : 기준 안테나 에스엠에이 커넥터 ;
5. 전원 공급기 : DC12V, 500mA ;
6. 데이터 스토리지 : 파워 실패 0년 데이터 저장 시간 뒤에 ;
7. 통신 인터페이스 : 표준TTL 직렬 포트 ;
8. 전기 에너지 미터의 통신 인터페이스의 보드 비율 : 2400bps ;
9. 통신 프로토콜 : 다운링크 : DL/T645-2007 통신 프로토콜에 따르세요 ;                                                                                                                   업링크 : 통신 코에이피 프로토콜 / 통신 LWM2M 프로토콜 / 다른 사업자들 프로토콜
10. 작동 온도 범위 : - 25 C~60 Ｃ ;
11. 제한 작동 온도 범위 : - 40 C~70 Ｃ ;
12. 저장과 수송 한계 온도 범위 : - 40 C~70 Ｃ ;
13. 상대 습도 : < 75%;
14. 대기압 : 63.0kPa~106.0kPa (높이 4000m과 아래) ;

• 출현과 안테나 설치

싱글-피하세 고성능 전기 계량기의 조립 도형과 나비오 통신 모듈 (짜맞춘 안테나)

싱글-피하세 고성능 전기 계량기의 조립 도형과 나비오 통신 모듈 (짜맞춘 안테나)

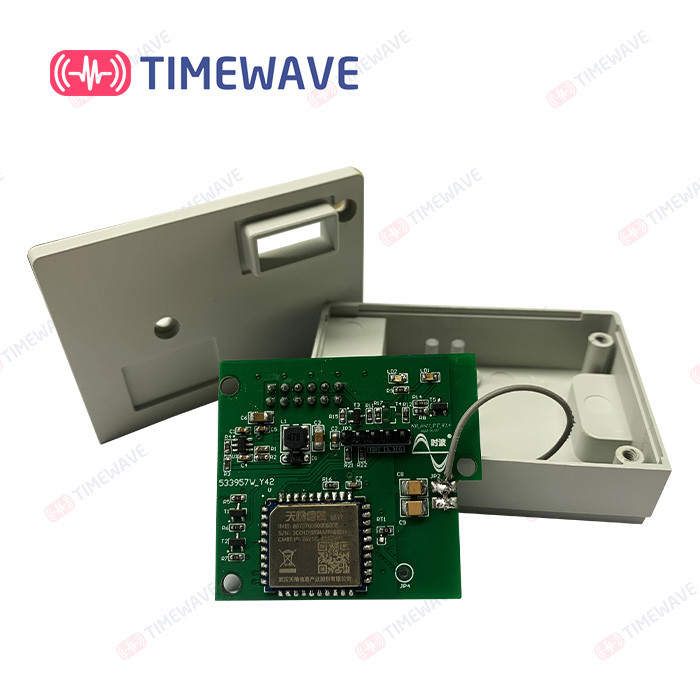

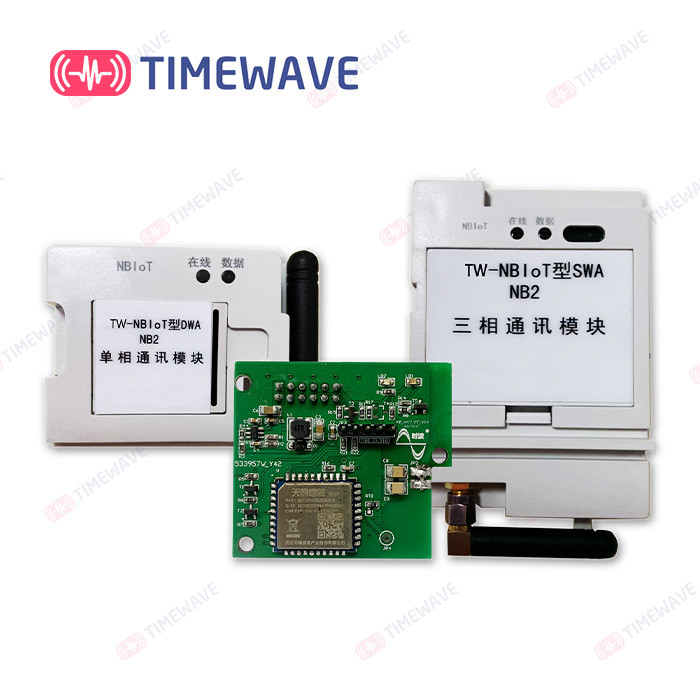

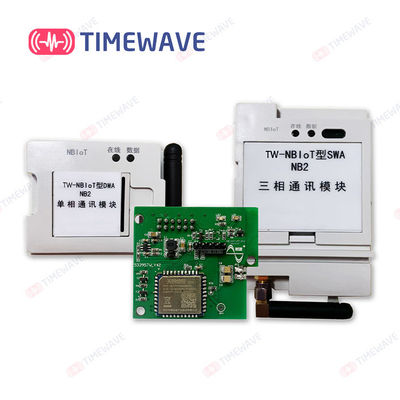

나비오 전자식 전력량계 통신 모듈 (외부 안테나)

싱글-피하세 고성능 전기 계량기와 나비오 통신 모듈 (외부 안테나)의 조립 도형

3상 고성능 전기 계량기와 나비오 통신 모듈 (외부 안테나)의 조립 도형
