LCD 디지털 표시 로르아완 에너지 계량기 직접적인 무선 220V 3 단계는 연결되었습니다
제품 상세 정보
| 이름 | 3상 에너지 계량기 | 정격 전압 (유엔) | 220v |
|---|---|---|---|
| 구조 | 연결되어서 지시하세요 | 에프터 서비스 | 1.5 년은 보증합니다 |
| 전기 기기 | 3상 | 애플리케이션 | 에너지 측정과 채링 |
| 제품 | 단일 / 3상 고성능 에너지 계량기 | 특화 | OEM / ODM |
| 표준 | IEC62053-21, DL/T645-2007 | 정격 전압 유엔 | 220V/3*220v/380v |
| 전력망 주파수 | 50HZ | 동작 전압 | 80% 유엔 ~ 115% 유엔 |
| 정격 전류 한도 ib | 5A | 최대 전류 Imax | 80A/100A |
| 시동 전류 | 0.4% Ib | 연결성 프로토콜 | NB-iot/LoraWan |
| 강조하다 | 3 단계 로르아완 에너지 계량기,직접적 연결된 로르아완 에너지 계량기,ODM 디지털 표시 에너지 계량기 |
||
제품 설명
로르아완 무선 전신 3상 현명한 전기 에너지 전력계 LCD 디스플레이 이엇 단열 부식 저항성
- 프로 도관 개관

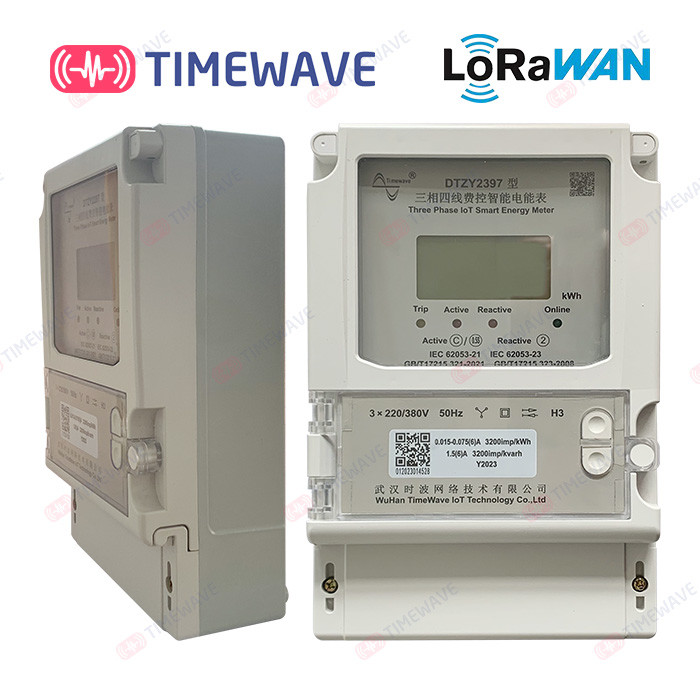

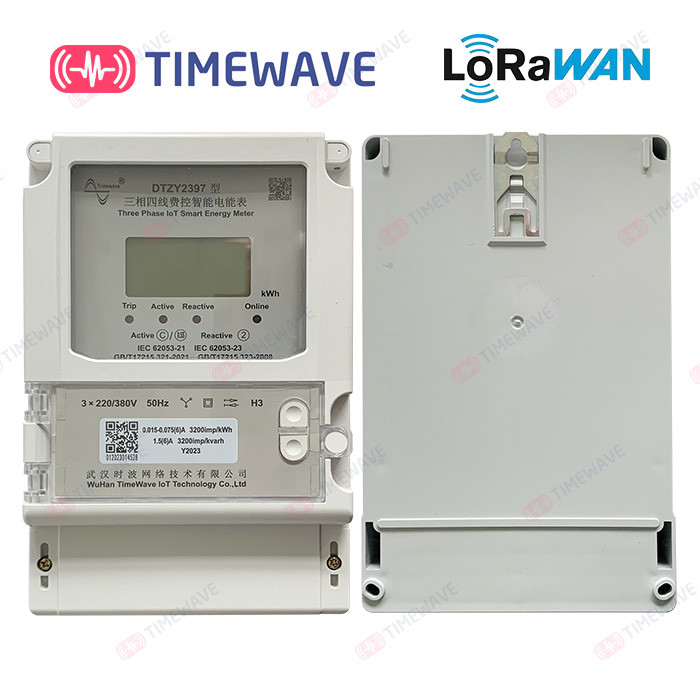

DTZY2397 3상 4선 충전 제어 단자 지적 전기 에너지 미터는 지적 첨단 리모컨 전기 에너지 미터링 제품의 새로운 세대입니다. 그것은 MCU+measurement 칩 테크놀로지를 기반으로 합니다. 대규모 디지털 신호 처리 칩은 채택됩니다. 그것은 전기 에너지 미터의 기준과 중국의 전력 기준 적절한 국제적 (IEC에)따르면 설계되고 제조됩니다. LoRaWAN/CAT1/Bluetooth 무선 통신 모듈로, 통신 거리와 네트워킹 문제는 해결됩니다. 그것은고 정밀도, 저 전력 소모와 좋은 안정의 특성을 가집니다. 물류 관리의 현대화의 주요 부분은 복잡한 케이블링 없이 실현될 수 있습니다. 그것은 넓게 도시들, 농촌 지역 또는 공장과 기업에서 3상 교류 전력의 측정에서 사용될 수 있습니다.
- 하이라이트 :
1. 측정 긍정적 활동가, 음성 활성과 ABC 스플릿 페이즈 활동적 전기 에너지 기능. 그것은 ABC 전압, 전류, 전체와 3상 유효 전력, 전체와 3를 측정하고 저장하고 드러낼 수 있습니까?상 전원 요인, 주파수와 다른 운용 변수와 현재 전력량계의 지위. 그것은 과부하 방지 기능을 가지고 있습니다.
2. 원격 전원 절단 기구와 투과 함수 : 사용자의 로드 회로를 자르기 위해 RS485와 다른 통신 인터페이스를 통한 힘 커맨드 종료를 보내세요. 또는 사용자 로드 회로를 연결시키기 위해 전력 전송 커맨드를 보내세요.
3. 액티브 업로드 / 상호 투명 전송 기능 : 활발히 로르아완 무선 네트워크를 통하여 데이터를 상응하는 플랫폼으로 전송하세요. 기본 간격은 (설정 가능한) 4 시간입니다.
4. 측정과 제어 유닛 (MCU) : 전기적 매개 변수 (킬로와트시, 전력, 전류, 전압, 기타 등등)을 측정하는 것에 책임이 있습니다.

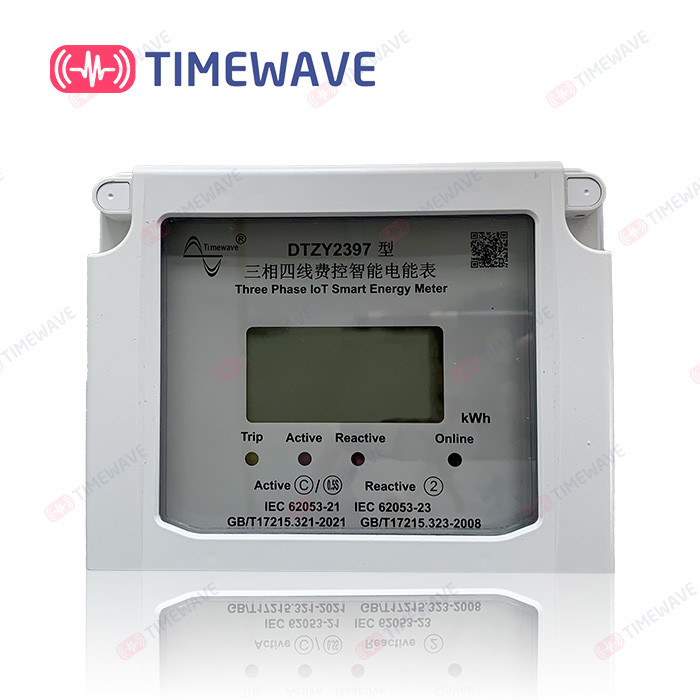

- 표시기 디스플레이 기술 :
오우 리정표 : 노랑색. 정상적으로 열린 상태에, 노말리 오프 폐쇄 상태.
오우 활동적인 펄스 지표 : 빨강. 그것은 미터링 동안 일반적인 시간과 플래시에 떨어져서 있습니다.
오우 운항 노선 지표 : 녹색. 만약 그것이 올웨이즈온이면, 그것이 모듈이 온라인인 것을 의미합니다. 모듈이 온라인으로 가고 있는 것을 섬광은 나타냅니다. 꺼짐 상태 온라인이지 않아서 의미합니다.
- 상술과 기술적인 매개 변수
|
자격 |
3상 직접적 미터 |
3상 CT는 잽니다 |
|
표준 |
IEC62053-21, DL/T645-2007 |
|
|
정격 전압 |
3×220/380V |
3×220/380V |
|
작동 전압 범위 |
80%-115% |
80%-115% |
|
평가된 류출 한계 Ib |
5A |
1.5A |
|
최대 전류 : Imax |
100A |
6A |
|
시동 전류 |
0.4% Ib |
0.2% Ib |
|
소비 전력 |
통신 state≤3W에서, 비 통신 state≤1.5W |
|
|
전력망 주파수 |
50Hz |
50Hz |
|
주파수 범위 |
±2% |
±2% |
|
능동적 측정 방법 정확도 |
클래스 1/B |
클래스 0.5, S/C |
|
민감한 측정 정확도 |
등급 2 |
등급 2 |
|
활동적인 펄스 상수 |
400(imp/kWh) |
3200(imp/kWh) |
|
민감한 펄스 상수 |
400(imp/kWh) |
3200(imp/kWh) |
|
시계 정확성 |
±0.5S/d(23C) |
±0.5S/d(23C) |
|
보통 동작온도범위 |
-40' Ｃ ~ +70' Ｃ |
-40' Ｃ ~ +70' Ｃ |
|
극단적 작동 온도 범위 |
-40' Ｃ ~ +70' Ｃ |
-40' Ｃ ~ +70' Ｃ |
|
운송과 보존온도범위 |
-40' Ｃ ~ +70' Ｃ |
-40' Ｃ ~ +70' Ｃ |
|
전력 소모 |
<1> |
<1> |
|
소등 시계가 보존하는 시간 |
>24h |
>24h |
|
RS485 인터페이스 |
채무 불이행은 2400bps입니다. 1200bps,2400bps,4800bps와 9600bps는 이용 가능했습니다 |
|
|
로르아완 주파수 |
CN470,RU864,IN865,EU868,US/AU915,KR920,AS923_1/2/3/4, 고객 채널 |
|
- 디스플레이 항목과 의미
|
아니오. |
LCD는 나타납니다 |
의미 |
| 1. |
PREMON POS NEG ∑ T1 T2 T3 T4 |
현재이 그리고 지난 달에 앞쪽이고 반대, 누적 총계 전기 소비와 각각 비율 |
| 2. | 비 Ｃ | ABC 3상 미국, 전기 에너지, 즉석 양 징후 |
| 3. | 수요 | 최대 매월 수요 |
| 4. | 수요 | 오버르드로와 나머지 상태 표시 |
| 5. |
|
네트워크 상태 표시기 (어떤 것) |
| 6. | 8888:8.8:8.8 코사인 값 Φ 크바흐 kW 킬로와트시 Ｖ A | 데이터 디스플레이와 상응하는 장치 심볼 |
| 7. |
|
기간 세트 1과 2를 대표합니다 |
| 8. | |
현재 환율 상태를 보여줍니다 (최대 모임골에게 비밀 정보를 제공하세요) |
| 9. |
|
배터리 또는 슈퍼커패시터의 불충분한 전압 지표 |
- 보증과 애프터 서비스
사용자가 교통과 저장과 설치 작동 상술과 제조사의 인입선 밀봉에 따른지 은 여전히 완전합니다.품질 문제가 있다면 우리의 회사는 전기가 잰 인도 기일로부터 18개월 이내에 무료 수리 또는 교체에 책임이 있습니다.
제품의 전체 생활 주기 동안, 필수 보수 관리와 서비스를 제공하면서, 우리의 회사는 모든 전기 계량기 제품을 위한 3 보증을 구현합니다. 장비 배선도와 필요한 기술적 서류와 그림을 제공하기. 사용자들을 위한 조건에 따름으로써 유지 관리자와 운영자들을 위한 필요 트레이닝을 제공하세요. 시험 가동 소재를 제공하고,와 정기적으로 소프트웨어를 업데이트하고 무료 업그레이드를 제공합니다.
