로르아완 에너지 계량기 이엇 무선 전신 3 단계 전기 계량기 벽은 증가했습니다
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 이름 | 로르아완 이엇 고성능 전기 에너지 미터 | 재료 | 플라스틱 |
|---|---|---|---|
| 통신 프로토콜 | DL/T645-2007 |
색 | 비백색 |
| 구조 | 벽은 증가했습니다 | 기능 | 액티브 업로드 / 상호 투명 전송 |
| 제품 | 단일 / 3상 고성능 에너지 계량기 | 특화 | OEM / ODM |
| 표준 | IEC62053-21, DL/T645-2007 | 정격 전압 유엔 | 220V/3*220v/380v |
| 전력망 주파수 | 50Hz | 동작 전압 | 80% 유엔 ~ 115% 유엔 |
| 정격 전류 한도 ib | 5A | 최대 전류 Imax | 80A/100A |
| 시동 전류 | 0.4% Ib | 연결성 프로토콜 | NB-iot/LoraWan |
| 강조하다 | 플라스틱 로르아완 에너지 계량기,벽은 로르아완 에너지 계량기를 탑재했습니다,이엇 3 단계 전기 계량기 |
||
제품 설명

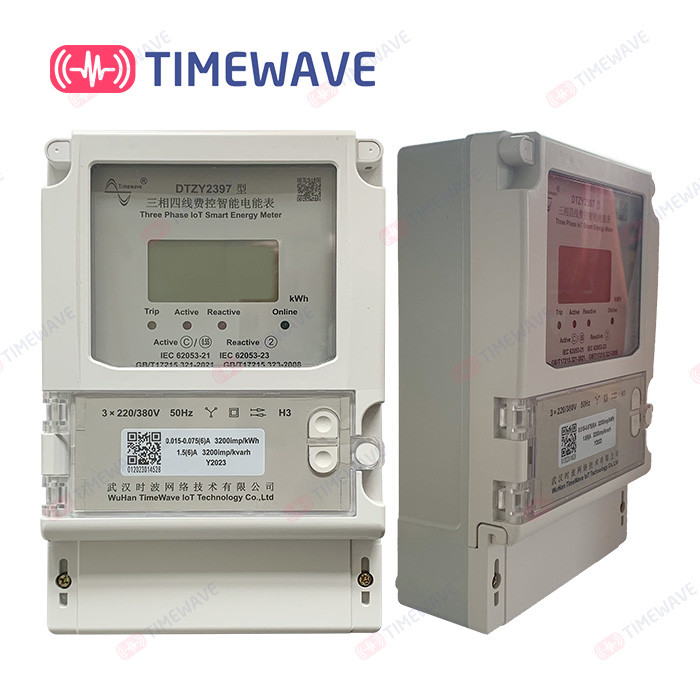

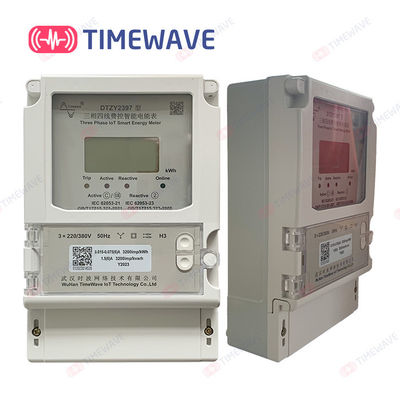

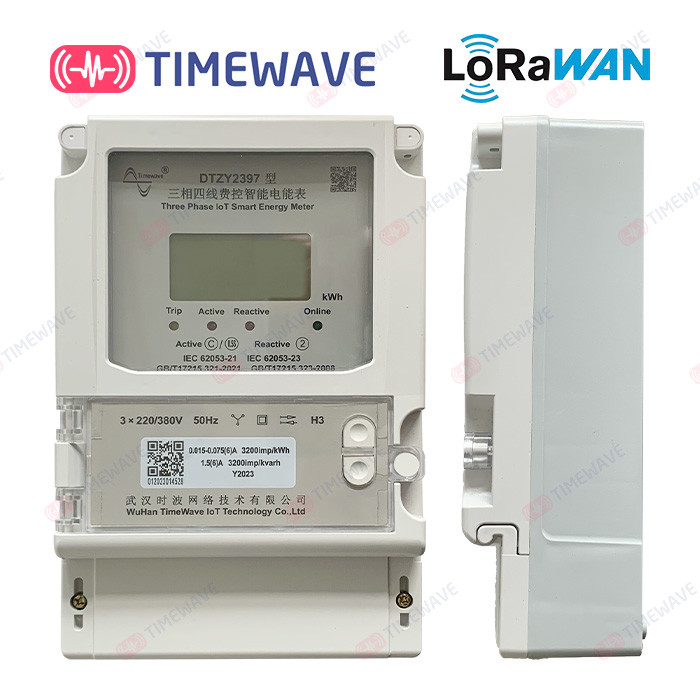

에너지 측정을 위한 3상 LCD 디지털 표시 로라 무선 로르아완 이엇 고성능 전기 에너지 미터
- 프로 도관 개관
DTZY2397 3상 4선 충전 제어 단자 지적 전기 에너지 미터는 지적 첨단 리모컨 전기 에너지 미터링 제품의 새로운 세대입니다. 그것은 MCU+measurement 칩 테크놀로지를 기반으로 합니다. 대규모 디지털 신호 처리 칩은 채택됩니다. 그것은 전기 에너지 미터의 기준과 중국의 전력 기준 적절한 국제적 (IEC에)따르면 설계되고 제조됩니다. LoRaWAN/CAT1/Bluetooth 무선 통신 모듈로, 통신 거리와 네트워킹 문제는 해결됩니다. 그것은고 정밀도, 저 전력 소모와 좋은 안정의 특성을 가집니다. 물류 관리의 현대화의 주요 부분은 복잡한 케이블링 없이 실현될 수 있습니다. 그것은 넓게 도시들, 농촌 지역 또는 공장과 기업에서 3상 교류 전력의 측정에서 사용될 수 있습니다.
- 기능과 특징
1. 측정 긍정적 활동가, 음성 활성과 ABC 스플릿 페이즈 활동적 전기 에너지 기능. 그것은 현재 전력량계의 ABC 전압, 전류, 전체와 3상 유효 전력, 전체와 3상 역율, 주파수와 다른 운용 변수와 지위를 측정하고 저장하고 드러낼 수 있습니다. 그것은 과부하 방지 기능을 가지고 있습니다.
2. 원격 전원 절단 기구와 투과 함수 : 사용자의 로드 회로를 자르기 위해 RS485와 다른 통신 인터페이스를 통한 힘 커맨드 종료를 보내세요. 또는 사용자 로드 회로를 연결시키기 위해 전력 전송 커맨드를 보내세요.
3. 액티브 업로드 / 상호 투명 전송 기능 : 활발히 LoRaWAN/CAT1/Bluetooth (선택적) 무선 네트워크를 통하여 데이터를 상응하는 플랫폼으로 전송하세요. 기본 간격은 (설정 가능한) 4 시간입니다.
- 상술과 기술적인 매개 변수
|
자격 |
3상 직접적 미터 |
3상 CT는 잽니다 |
|
표준 |
IEC62053-21, DL/T645-2007 |
|
|
정격 전압 |
3×220/380V |
3×220/380V |
|
작동 전압 범위 |
80%-115% |
80%-115% |
|
평가된 류출 한계 Ib |
5A |
1.5A |
|
최대 전류 : Imax |
100A |
6A |
|
시동 전류 |
0.4% Ib |
0.2% Ib |
|
소비 전력 |
통신 state≤3W에서, 비 통신 state≤1.5W |
|
|
전력망 주파수 |
50Hz |
50Hz |
|
주파수 범위 |
±2% |
±2% |
|
능동적 측정 방법 정확도 |
클래스 1/B |
클래스 0.5, S/C |
|
민감한 측정 정확도 |
등급 2 |
등급 2 |
|
활동적인 펄스 상수 |
400(imp/kWh) |
3200(imp/kWh) |
|
민감한 펄스 상수 |
400(imp/kWh) |
3200(imp/kWh) |
|
시계 정확성 |
±0.5S/d(23C) |
±0.5S/d(23C) |
|
보통 동작온도범위 |
-40' Ｃ ~ +70' Ｃ |
-40' Ｃ ~ +70' Ｃ |
|
극단적 작동 온도 범위 |
-40' Ｃ ~ +70' Ｃ |
-40' Ｃ ~ +70' Ｃ |
|
운송과 보존온도범위 |
-40' Ｃ ~ +70' Ｃ |
-40' Ｃ ~ +70' Ｃ |
|
전력 소모 |
<1> |
<1> |
|
소등 시계가 보존하는 시간 |
>24h |
>24h |
|
RS485 인터페이스 |
채무 불이행은 2400bps입니다. 1200bps,2400bps,4800bps와 9600bps는 이용 가능했습니다 |
|
|
로르아완 주파수 |
CN470,RU864,IN865,EU868,US/AU915,KR920,AS923_1/2/3/4, 고객 채널 |
|
- 디스플레이 설명
미터는 완전히 전원 켬 뒤에 드러내지고, 그리고 나서 차례로 전체 유효 에너지 킬로와트시와 전체 전력 kW를 드러냅니다.
전체 디스플레이 전체 활성 권력 전체 전력
LCD 전체 화면 표시 0.08kWh 0.0396kW
- 배선도
다이어그램을 배선하는 보편적 전류 단자
3상 사선용 상호 인덕턴스 테이블의 배선도
미터 테이블을 통한 3상 사선용 일직선의 배선도
- 설치
배선의 생생한 설치는 엄밀하게 금지됩니다!
전기 계량기는 최대한 실내에서 설치될 것입니다. 특수 기구 상자 보호는 야외 설비를 위해 사용될 것입니다. 설치 하부판은 강불 내화와 벽위에 고정되고 진동에 쉽습니다. 미터가 설치되는 주위 대기에서 어떤 부식성 가스도 있지 않아야 합니다. 기타 등등, 재, 염수분무를 회피합니다.
전기 계량기를 사용할 때, 배선은 미터의 꼬리 덮개에 엄밀하게 배선도에 따라 수행되어야 합니다. 그것은 말단의 씨트에 연결된 납을 위한 동선을 사용한다고 추천받습니다. 말단의 씨트에서 고정된 리드의 스크루는 불량 컨택과 난방으로 인해 전기 계량기를 태우기를 회피하기 위해 강화되어야 합니다.
